SYSTEM DESIGN / FOOD FACTORY / NOV 2022

水果罐头生产系统

一次课程系统设计：从年产任务出发，把产品配比、工艺、物料衡算、设备参数和车间空间放进同一套可以相互核对的方案。

课程

包装食品生产系统论

工作范围

工艺设计、计算、设备选型与车间图纸

项目边界

课程作业，不代表实际建厂或投产

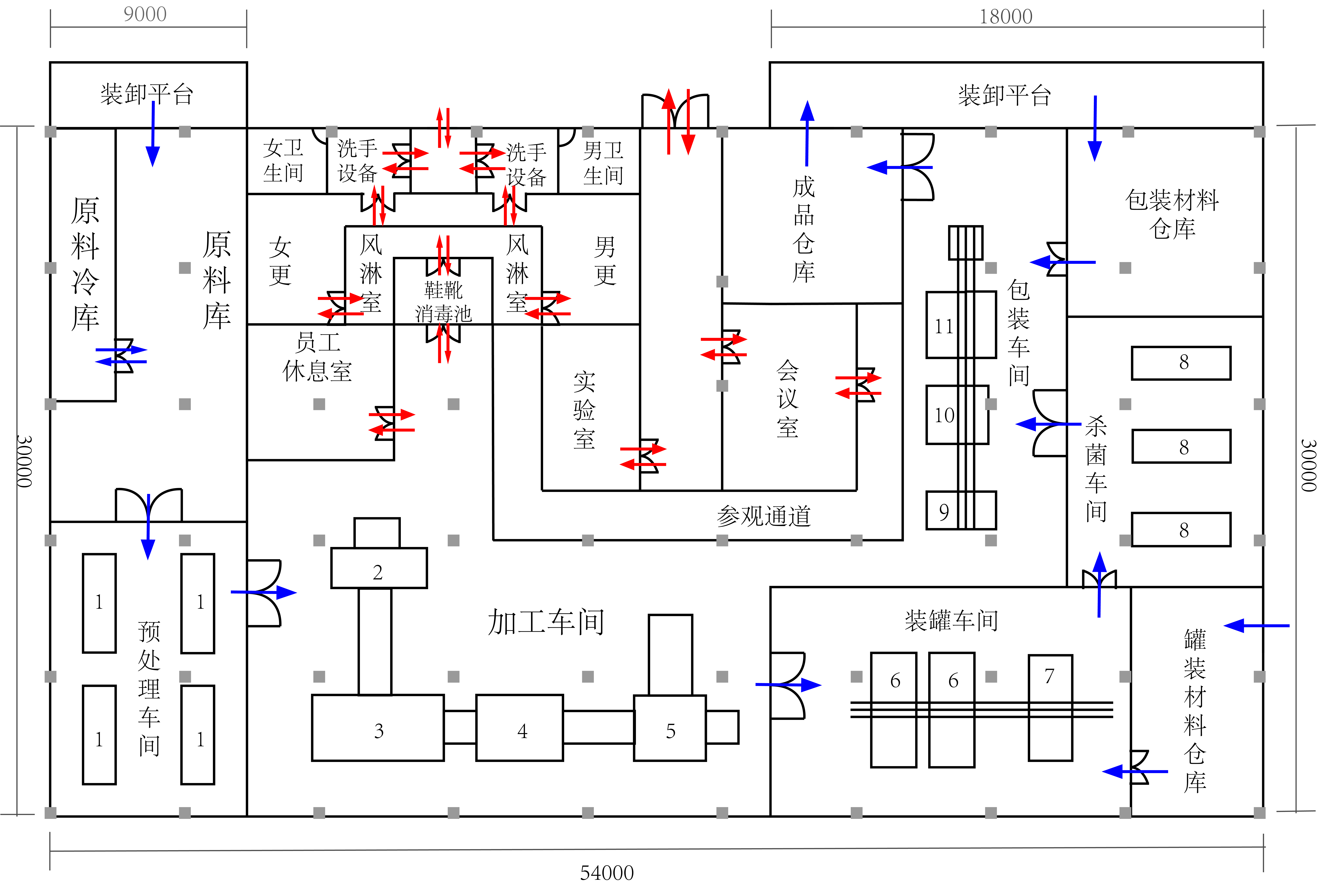

生产车间设计图：将设备布置、工序衔接和运输流线放在同一张平面上核对。

糖水橘子900 t/a3.75 t / 班

糖水梨400 t/a2.22 t / 班

草莓酱200 t/a1.67 t / 班

生产节拍540 班270 日 × 2 班

01 / FROM BRIEF TO SYSTEM

从任务书走到生产系统

我先把 1500 吨年产任务拆成三类产品和每班产量，再逐段计算原辅料、包装材料与设备负荷。这样做的意义，不是把表格填满，而是让后面的设备数量、车间面积和运输距离都能追溯到同一组输入。

以糖水橘子罐头为例，方案采用 56.04% 原料利用率，每班需处理约 4350 kg 原料橘子；糖液浓度按 30.85% 进行计算。包装成本核算结果为 4557.99 元 / 班。这些数字是课程设计条件下的推导结果，并非生产企业的实际经营数据。

02 / PROCESS ROUTE

工艺路线

1. 01原料验收品种、成熟度与损伤检查
2. 02整理清洗去皮、分瓣与清洗
3. 03预处理热烫及酸碱去囊衣
4. 04分级配液分选并配置糖液
5. 05装罐密封定量装罐、排气与封口
6. 06杀菌冷却热处理、冷却与成品检查

03 / CALCULATION

计算不是附录，而是布局依据

输入

生产任务

1500 t/a，270 个生产日，每日两班，三类产品按 900 / 400 / 200 t 分配。

推导

物料衡算

从成品量反推原料、糖液和包装材料；再以处理量确定设备节拍与数量。

结果

橘子线示例

3.75 t/班成品，对应约 4350 kg/班原料；原料利用率 56.04%。

核对

包装成本

按课程设计中的材料规格与用量核算，得到 4557.99 元/班。

04 / SPATIAL EVIDENCE

图纸中的相互验证

总平面先处理生产、仓储、办公和道路的关系；车间图继续落实设备和工序；洁净分区图再检查人员、物料与不同卫生区域是否发生不必要的交叉。三张图不是三个独立成果，而是同一套系统在不同尺度上的检查。

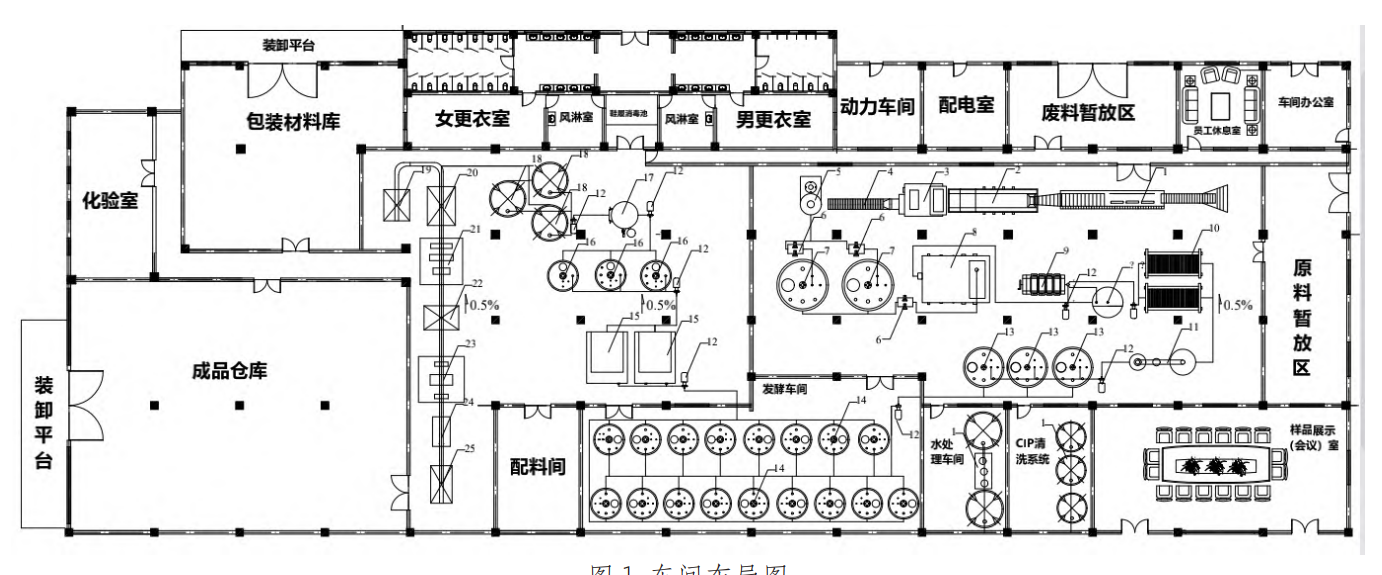

工厂总平面布置：组织生产、仓储、办公与道路之间的关系。

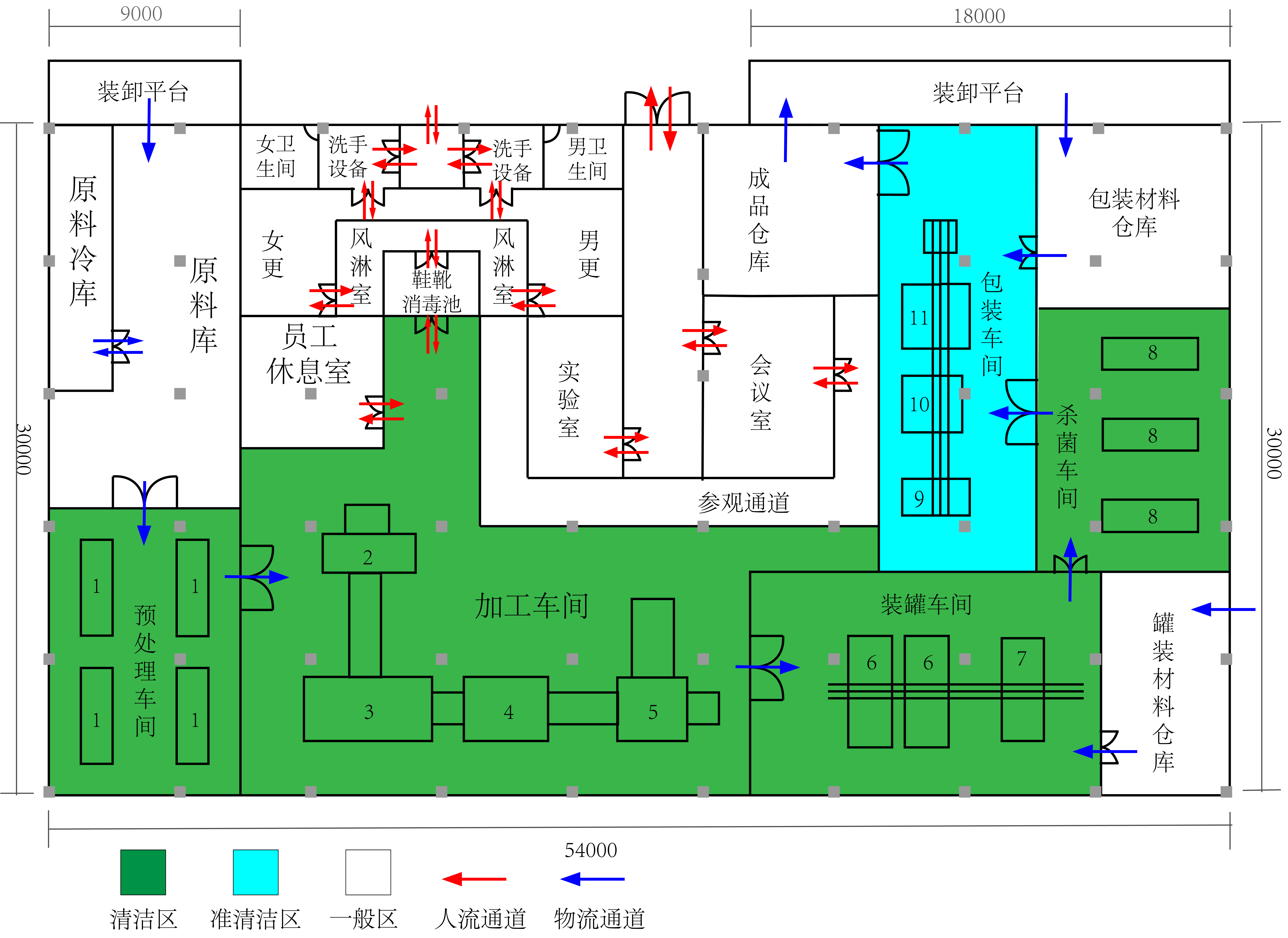

洁净分区图：区分清洁区、准清洁区与一般区，并标记人员和物料流线。

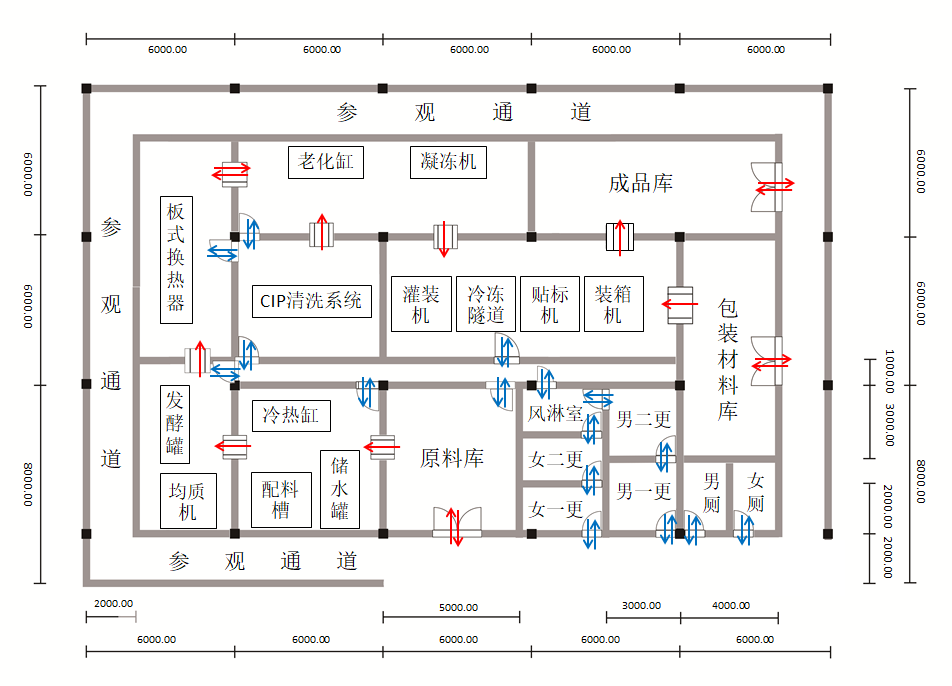

厂区关系图：从建筑尺度核对生产空间、仓储区域与进出流线。

05 / REFLECTION

从局部计算到整体判断

这个项目最重要的收获，是让我第一次把“食品怎样生产”理解成一套彼此牵动的系统。年产量改变后，班产量、原料需求、设备负荷和空间面积都会随之变化；工艺顺序调整后，设备位置、人员路线和物料路线也必须重新核对。计算与图纸不再是两份独立作业，而是同一个判断过程的前后两端。

反复在数据、流程与平面之间往返，也让我形成了一种更踏实的工作方法：先明确输入和限制，再逐层推导，最后用另一种表达方式检查结果。当图纸中出现不合理的交叉或距离时，需要回到上游寻找原因，而不是只在画面上修补。

现在回看，这仍是一份课程条件下的系统设计，离真实工厂的施工、调试和生产管理还有距离。如果继续深化，我会把能耗、人员配置、设备维护空间和实际厂区边界纳入计算，让方案从“能够说明”进一步走向“能够运行”。
